Sirius 4

Przestrzenna konstrukcja wspinaczkowa w kształcie kopuły z gumową platformą widokową, zjeżdżalnią, mostem wejściowym i ścianką wspinaczkową. Konstrukcja zbudowana jest z połączonych ze sobą giętych stalowych rur i opiera się na sześciu punktach podparcia. Rury łączą się ze sobą za pomocą 18-tu metalowych kul, w każdej z nich znajduje się system regulacji naciągu lin. Przestrzeń wewnątrz urządzenia równomiernie wypełnia wielokierunkowa sieć zbudowana ze zbrojonych lin głównych o grubości 18 mm. Łączenie krzyżujących się lin głównych następuje poprzez fabrycznie zaciskane aluminiowe kulki, które nie wymagają wkręcania w nie żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Wszystkie punkty podparcia urządzenia łączy podziemna stalowa rama, który umożliwia szybki i stabilny montaż bez betonowania. Urządzenie posiada certyfikat potwierdzający zgodność z normą EN 1176-1:2017 i EN 1176-11:2014 wydany przez jednostkę certyfikującą akredytowaną przez PCA lub równoważną jednostkę zagraniczną. Certyfikat musi być wydany w ramach akredytowanego programu certyfikacji. Certyfikat musi być ważny na dzień składania ofert. Do oferty powinien być załączony certyfikat oraz karta techniczna urządzenia. Przedstawiony rysunek produktu stanowi integralną część opisu – produkt musi być zgodny z przedstawionym wyglądem.

Urządzenie zawiera

• Sztywną konstrukcję w kształcie kopuły z sześcioma punktami podparcia, wykonaną z giętych stalowych rur.
• 18 metalowych kul łączących rury konstrukcyjne.
• Sieć główną ze zbrojonych lin o grubości 18 mm symetrycznie rozchodzącą się wewnątrz urządzenia.
• System regulacji naciągu lin znajdujący wewnątrz każdej z 18-tu kul łączących rury konstrukcyjne.
• Łączniki lin głównych, występujące w miejscach krzyżowania się lin, w formie fabrycznie zaciskanych aluminiowych kulek, które nie wymagają wkręcania w liny żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu (np. w formie koniczynek, odkuwki itp.) Powyższe nie dotyczy łączników platform i elementów dodatkowych.
• 1 gumową platformę widokową, umieszczoną na szczycie urządzenia.
• 1 zjeżdżalnię prostą wykonaną ze stali nierdzewnej, posiadającą platformę startową.
• 1 most linowy o długości 3 m, zamocowany do konstrukcji urządzenia oraz do stalowej bramy w kształcie litery „H”, posiadający drewniane szczeble z robinii akacjowej oraz linowe poręcze i linową balustradę. Przez drewniane szczeble przechodzą 2 liny konstrukcyjne. Przedłużeniem mostu jest dodatkowa platforma linowa wewnątrz urządzenia, która ułatwia przechodzenie na sieć linową.
• 1 ściankę wspinaczkową z płyty HPL z otworami.
• Dodatkowe klamry i kule łączące liny oraz przyłącza z konstrukcją.
• System montażowy 1-2-3 (niewymagający betonowania) - specjalna rama metalowa łączącą (pod powierzchnią ziemi) wszystkie punkty podparcia konstrukcji urządzenia.

Dane techniczne

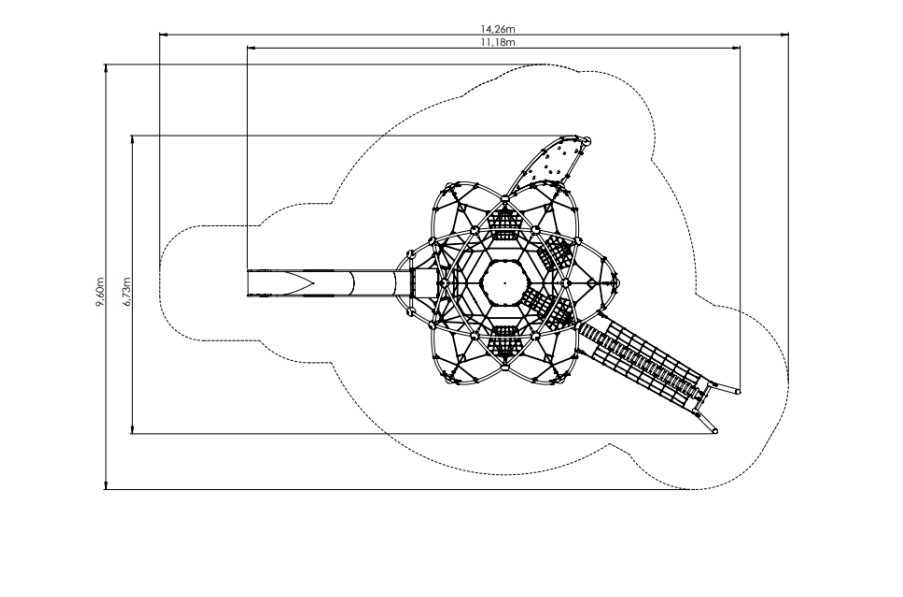

• Wymiary urządzenia (LxWxH): 11,18 x 6,73 x 3,48 m
• Strefa bezpieczeństwa: 14,26 x 9,60 m
• Maksymalna wysokość upadku: 2,80 m
• Grubość lin sieci głównej urządzenia: 18 mm, grubość liny do balansowania: 3x20 mm, grubość lin platform i innych przyłączy: 16 mm
• Słupy metalowe przyłączy wykonane z rur o średnicy 108 mm i grubości ścianek 3,6 mm
• Ilość użytkowników: 52 osoby
• Certyfikat potwierdzający zgodność z normą EN 1176-1:2017 i EN 1176-11:2014 wydany przez jednostkę akredytowaną dla danego programu certyfikacji
• Dopuszcza się różnice wymiarów nie większe niż +/- 5%

Materiały

• Konstrukcja wykonana jest ze stalowych rur galwanizowanych, malowanych proszkowo, konstrukcja połączona jest stalowymi kulami, wewnątrz których znajduje się mechanizm naciągowy sieci SECUCOPE.
• Sieć główna wykonana jest z sześciożyłowych poliamidowych zbrojonych lin o grubości 18 mm, a ewentualne dodatkowe elementy takie jak: platformy, hamaki, mostki, trapy wykonane są z lin o grubości 16 mm. Potrójna lina do balansowania wykonana z 3-ch zbrojonych lin grubość 20 mm każda. Sieć może być wykonana w 7 różnych kolorach.
• Łączniki lin, występujące w miejscach krzyżowania się lin głównych, w formie fabrycznie zaciskanych aluminiowych kulek, które nie wymagają wkręcania w liny żadnych wkrętów (co osłabia liny i stanowi zagrożenie skaleczenia dla użytkowników). Nie dopuszcza się stosowania łączników plastikowych ani oplotu z drutu (np. w formie koniczynek, odkuwki itp.) co gwarantuje bezpieczeństwo użytkowników - eliminuje możliwość skaleczenia. Łączniki standardowo występują w kolorze szarym, opcjonalnie mogą być wykonane w innych kolorach. Powyższe nie dotyczy łączników platform i elementów dodatkowych.
• Platforma widokowa wykonana z gumy.
• Zjeżdżalnia wraz z platformą startową wykonane są ze stali nierdzewnej.
• Ściana wspinaczkowa wykonana z płyty HPL.
• Most linowy o posiada drewniane szczeble z robinii akacjowej oraz linowe poręcze i linową balustradę.
• Słupy do przyłączy linowy wykonane są ze stalowych rur galwanizowanych, malowanych proszkowo o średnicy 108 mm i grubości ścianek 3,6 mm. Słupy od przyłączy posiadają specjalne tuleje w miejscach, w których łączą się z linami. Przez tuleje liny wprowadzane są do wnętrza rur, w których odbywał się bezpieczne i trwałe łączenie lin z konstrukcją.
• System montażowy 1-2-3 (niewymagający betonowania) - specjalna rama metalowa łączącą (pod powierzchnią ziemi) wszystkie 6 punkty podparcia konstrukcji urządzenia wykonana ze stali galwanizowanej.
